當污水從污染源排放的水不符合排放標準的要求或環境容量的需求由于高總或污染物的濃度,從而降低水環境質量和功能目標,必須經過人工強化治療的地方污水處理廠,也稱為污水處理站。
如今,液位檢測和測量?jī)x器的發展導致各種類型的液位儀表的外觀,如玻璃板液位計由溝通的原則,和磁翻轉板液位計由與磁浮磁耦合的原則。有液位變送器通過差壓測量液體，有超聲波液位計通過超聲波反射原理制成液位計等，本文介紹了超聲波液位計在污水處理廠的測量方法。
超聲波液位計在污水處理廠的測量方法
污水處理廠液位測量

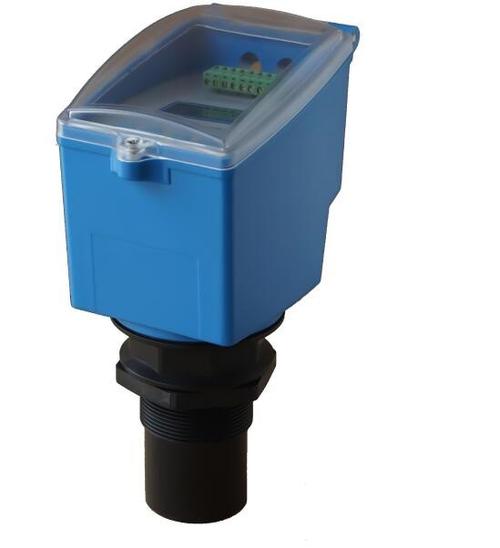

超聲波液位計是基于超聲波在液位上的反射原理來檢測污水處理過程中的液位。當超聲探頭向液體表面發射短超聲脈沖時，經過時間t，探頭接收到從液體表面反射回來的回波脈沖。因此，探頭與液面之間的距離可以用下式計算:設超聲波探頭與容器底部的距離為h，則實際液位。式中，v為超聲在被測介質中的傳播速度(即聲速m/s)。由此可見，只要聲速v已知，通過對時間t的精確測量，就可以計算出液位高度H。
可見，超聲測量是一種通過測量物體高度來測量容器儲量的方法。超聲波傳感器從上方向材料表面發出超聲波脈沖，并接收從材料表面反射的回波。它測量超聲波傳播的時間，并計算距離反射面。傳播時間是超聲波傳感器與目標水平距離的直觀尺度。聲波的傳播距離是傳播時間和聲速的乘積。如果超聲波傳感器的位置已知，則可以轉換液位(和儲量)。空氣中的聲速變化很大，需要對聲傳感器進行溫度補償，如果用于空氣以外的其他氣體，則需要進行相應的校準。MaxBotix液位超聲波傳感器MB7389 MB7380，用于更好地監測污水處理過程中的液位。
